Instalação dos Produtos

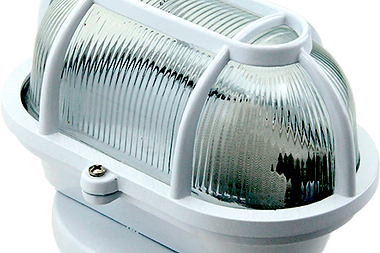

Instalar a Tartaruga é fácil:

Você vai precisar de uma chave philips e 2 parafusos. Siga as instruções abaixo:

1) Remova os dois parafusos externos e tire cuidadosamente a grade, o vidro e travessa do fundo;

2) Fixe a travessa no caixa de passagem, utilizando dois parafusos;

3) Conecte o fio de energia diretamente nos bornes do soquete;

4) Coloque o parafuso da travessa na base da luminária e o rosqueie na travessa fixada na caixa de passagem;

5) Instale a lâmpada no soquete E-27;

6) Coloque o vidro, a grade e os parafusos externos e os aperte com cuidado (moderadamente para não danificar o vidro).



Pronto! Pode ligar a energia que já estará funcionando.

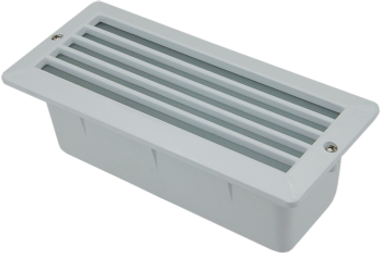

Você vai Precisar de ferramentas para trabalho em alvenaria. Siga as instruções abaixo:

1) Remova os dois parafusos externos e tire cuidadosamente a grade ,o vidro e a borrracha. Deixe-os guardados na embalagem original para não perder;

2) Na parede onde se deseja instalar a luminária, será necessário ter um conduíte com os fios de energia ou uma caixa de passagem próxima para fazer a conexão elétrica;

3) Abra uma nicho de 24 cm x 12 cm com profundidade de 9 cm utilizando uma marreta e talhadeira/ponteiro;

4) Descasque o fio de energia e já realize a conexão na rede elétrica com fita isolante para finalizar (Se possível, faça a conexão dentro de uma caixa de passagem ao lado da luminária);

5) Use uma massa com cimento para fixar a base da luminária na Parede e deixe secar (deixar a face de montagem do vidro aproximadamente 1mm para fora da parede acabada para não prejudicar a vedação);

6) Dar acabamento na parede, com massa corrida ou tinta;

7) Instalar a Lâmpada no soquete E-27;

8) Colocar a borracha, com a emenda em um dos cantos inferiores da luminária (para não entrar água), colocar o vidro, a grade e os parafusos. Aperte cuidadosamente até ficar bem firme.

​

Pronto! Pode ligar a energia que já estará funcionando.

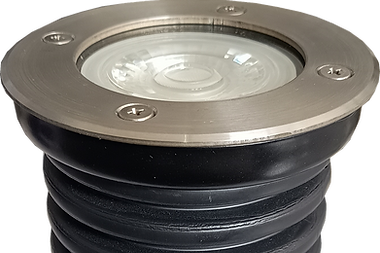

Instalar um embutido de solo exige a atenção a alguns detalhes:

Você vai precisar de uma chave philips, Serra copo (ou marreta e talhadeira/ponteiro) e um pouco de cimento ou espuma espansiva. Siga as instruções abaixo:

1) Desligue o disjuntor da rede elétrica antes de iniciar a instalação.

2) Com a Chave de fenda, solte os parafusos do aro de Inox. Separe o kit de instalação (duto e Aro) da luminária e também instale a lâmpada PAR 20 na luminária. Deixe a mola na parte de trás da Lâmpada, ela será a reponsável por empurrar a lâmpada em direção ao vidro. Coloque a borracha de vedação, o vidro, o aro e os parafusos e os rosqueie, mas não aperte até o final ainda.

3) Utilizando a Serra copo ou a marreta e talhadeira, abra um nicho de aproximadamente 10,5 cm de diâmetro por uns 50 cm de profundidade.

4) Coloque 20 cm de brita para ajudar na drenagem caso a água venha a penatrar neste nicho.

5) Fixe o Kit de instalação (duto e aro) no nicho, utilizando cimento ou espuma espansiva. Deixe a altura do aro na mesma altura do piso acabado, bem rente.

6) Realize a instalação elétrica, isolando com fita isolante para fios individuais, e fita de alta fusão, juntando os 3 fios (2 de energia e 1 de aterramento) e aplique uma última camada de fita isolante para finalizar.

7) Coloque a luminária dentro do duto e aperte os parafuso com ela no lugar definitivo. Quando apertar os parafusos, a borracha de vedação vai vedar a luminária e vai expandir e apertar ela contra o aro do duto e vai fixar o produto no chão.

8) Ligue o disjuntor da rede elétrica.



Pronto! Pode ligar a energia que já estará funcionando.
